Rozmiary plakatów do druku na nośnikach sklepowych: jak dopasować rozmiary standardowe i niestandardowe w każdej lokalizacji

Krótka odpowiedź: Dobór rozmiaru plakatu do nośnika zaczyna się od samego sprzętu. Zmierz widoczne okno i kanał graficzny każdej ramy, a potem pogrupuj lokalizacje według proporcji boków. Podaj format po przycięciu jako szerokość × wysokość wraz ze spadem (zwykle 0,125 in / 3,175 mm z każdej strony) oraz pisemną tolerancją. Na koniec sprawdź, jak ten rozmiar układa się na rolce lub arkuszu drukarki, bo zmiana o 2 cale może zmniejszyć uzysk o połowę.

Przychodzi zestaw na otwarcie sklepu i połowa plakatów nie pasuje. Arkusze 24 × 36 in wsuwają się do ram zatrzaskowych, ale nagłówek ginie pod aluminiową zakładką. W starszych kasetonach podświetlanych grafika „pływa” i wzdłuż jednej krawędzi widać szczelinę. Na stoisku targowym sztaluga przyjmuje planszę poziomą, a plik przygotowano w pionie. Nikt nie zamówił „złego rozmiaru”. Po prostu każda lokalizacja inaczej rozumiała, czym jest rozmiar. Ten przewodnik traktuje rozmiar plakatu jako zadanie specyfikacyjne. Pokazuje, jak zamienić mieszankę nośników, ram, kasetonów i wyposażenia eventowego w krótką listę wymiarów, którą wykona każda drukarnia i zamontuje każdy zespół sklepu.

Problem rośnie wraz z zasięgiem firmy. Jedna kampania marki może dotyczyć kilkudziesięciu generacji nośników, kupowanych od różnych dostawców w różnych latach. Po stronie podaży jest równie rozdrobniona: wartość amerykańskiego przemysłu poligraficznego szacuje się na $79,4 miliarda w 2026, a działa w nim około 50,473 firm (analiza branży poligraficznej w USA^[1]). Specyfikacja rozmiaru, która istnieje tylko w głowie jednego dostawcy, przestaje działać, gdy zlecasz nową wycenę, dodajesz region lub zmieniasz dostawcę. Rozwiązaniem jest arkusz wymiarów niezależny od dostawcy, a dalsza część artykułu pokazuje, jak go zbudować.

Co naprawdę oznacza „rozmiar” plakatu na nośniku

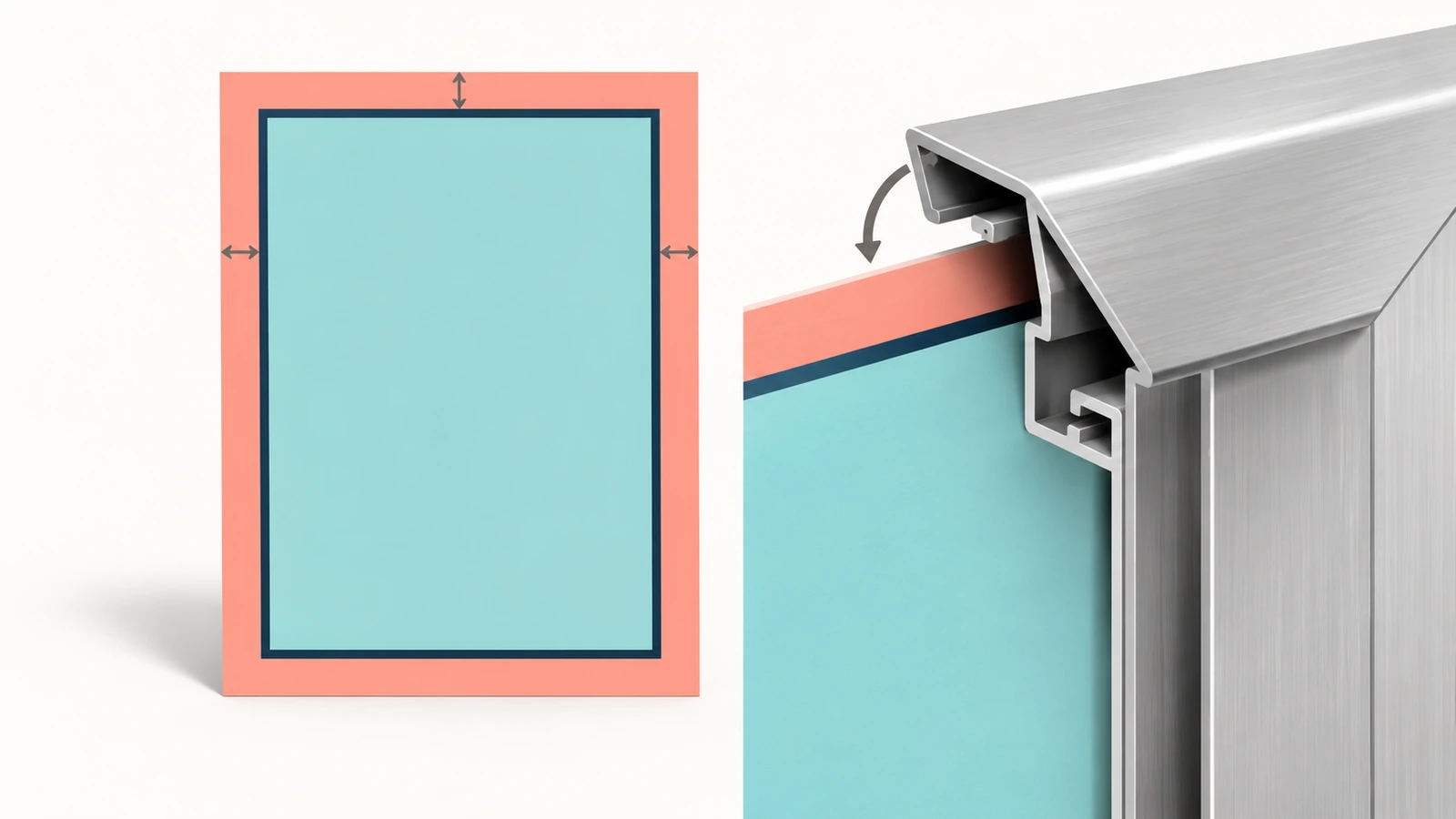

W przypadku plakatu w ramie lub zamontowanego na nośniku istnieją co najmniej cztery wymiary. Ich mylenie powoduje niemal wszystkie reklamacje dotyczące dopasowania:

• Format po przycięciu: gotowy, przycięty wymiar arkusza. To liczba wpisywana w zamówieniu, zapisywana jako szerokość × wysokość.
• Format ze spadem: format po przycięciu plus dodatkowy obszar obrazu, który zostaje odcięty. Przy typowym spadzie 0,125 in format po przycięciu 24 × 36 in wymaga pliku 24,25 × 36,25 in.
• Kanał graficzny lub rozmiar wkładki: przestrzeń, którą sprzęt fizycznie przyjmuje. Ten limit wyznacza płyta tylna ramy zatrzaskowej, prowadnica folii w kasetonie lub półka sztalugi.
• Pole widoczne: to, co klienci faktycznie widzą po zakryciu krawędzi przez profil ramy, passe-partout lub szybę. Przy sprzęcie z zakładką jest zawsze mniejsze niż format po przycięciu.

Popyt na tego rodzaju drukowane materiały marek, realizowane w wielu lokalizacjach, nie maleje. Amerykański rynek druku na zamówienie wyceniono na USD 6,10 miliarda w 2023, a prognozowany CAGR wynosi 10,5 % do 2030. Materiały reklamowe, takie jak plakaty, wskazano jako kluczowy czynnik wzrostu (raport o rynku druku na zamówienie w USA^[2]). Im więcej kampanii i lokalizacji, tym wyższy koszt niejasnej specyfikacji rozmiaru, dlatego warto ustalić wszystkie cztery wymiary dla każdego nośnika.

Jak przeprowadzić audyt nośników w wielu lokalizacjach

Nie ufaj etykiecie na nośniku ani rozmiarowi wpisanemu w starym zamówieniu zakupu. Dwa modele ramy „24 × 36” w Twoich sklepach mogą mieć różne zakładki, a kaseton odnowiony w zeszłym roku może przyjmować inny rozmiar folii niż oryginał. Jednorazowy audyt kosztuje kilka godzin na lokalizację. Jeden błędnie dopasowany dodruk w całej sieci zwykle kosztuje więcej.

1. Nadaj identyfikator nośnika. Każdej fizycznej jednostce przypisz identyfikator łączący lokalizację, ścianę lub strefę oraz typ nośnika. Na przykład STORE-014 / ENTRY / SNAP-A. Zdjęcia trafiają do tego samego rekordu.

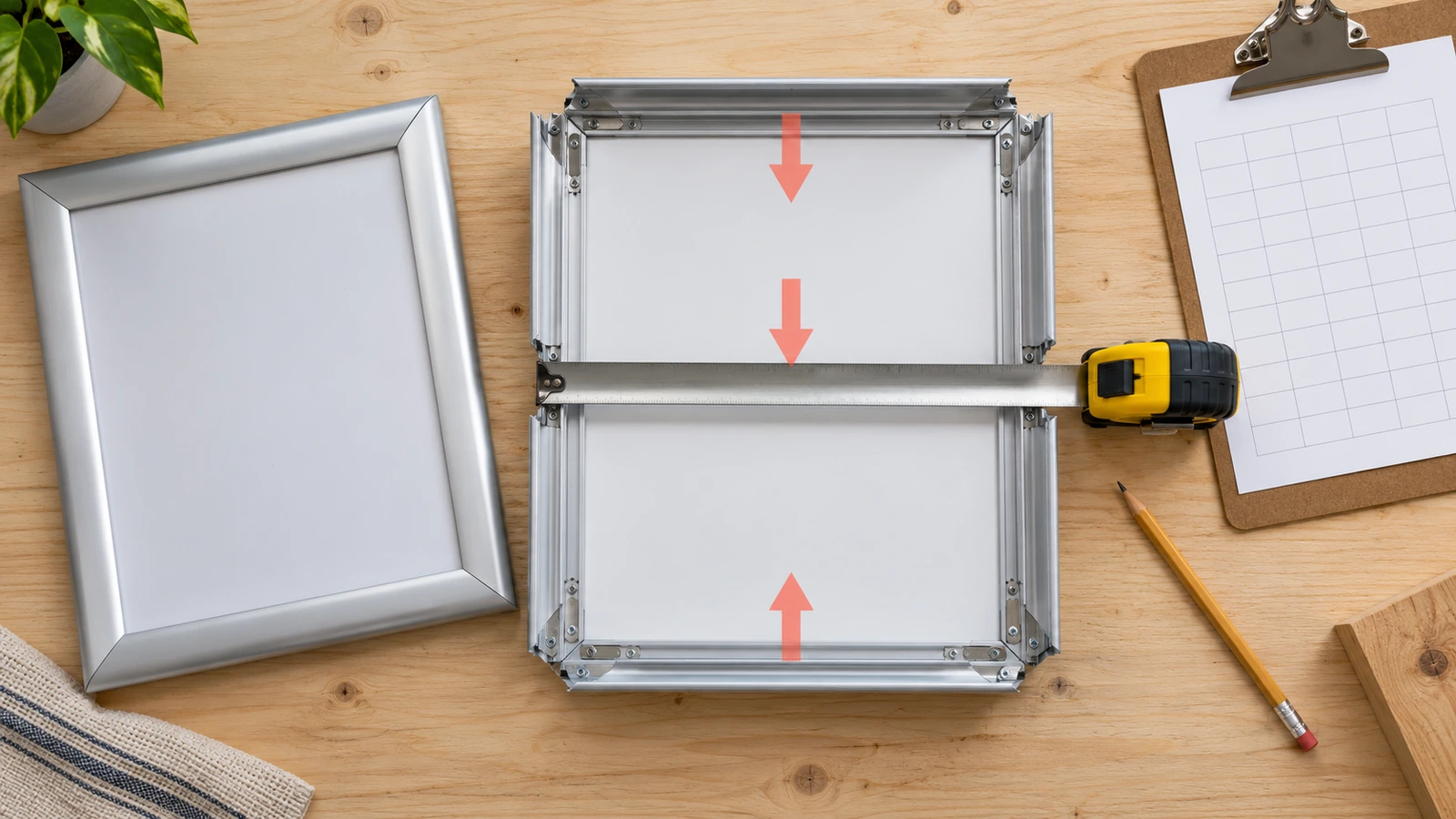

2. Zmierz miejsce na wkładkę, a nie zewnętrzną ramę. Otwórz ramę lub kaseton. W ramach zatrzaskowych zmierz płytę tylną. W kasetonach podświetlanych zmierz prowadnicę folii lub strefę napinania. W sztalugach i potykaczach zmierz panel lub szczelinę.
3. Zmierz widoczne okno. Zamknij ramę i zmierz otwór od krawędzi do krawędzi. Połowa różnicy między wkładką a oknem, na każdej osi, to zakładka z każdej strony.
4. Mierz trzykrotnie na każdej osi. Wykonaj pomiary szerokości u góry, pośrodku i na dole oraz wysokości z lewej, pośrodku i z prawej. Rozrzut większy niż około 1/16 in wskazuje na wygięty lub nieprostokątny nośnik. Oznacz go, bo żadna tolerancja druku tego nie naprawi.
5. Zapisz orientację i jednostki. Zawsze podawaj najpierw szerokość, określ orientację pionową lub poziomą i zapisuj zarówno cale, jak i milimetry. Ma to największe znaczenie, gdy nośniki pochodzą od dostawców stosujących system metryczny.
6. Zanotuj ograniczenie głębokości. Jeśli kanał przyjmuje tylko cienki arkusz, plakat naklejony na płytę nie zmieści się, nawet gdy wymiary czołowe się zgadzają.

Dobrze sprawdza się wspólny arkusz kalkulacyjny z jednym wierszem na nośnik. Użyj kolumn: ID, typ, wkładka Sz. × Wys., okno Sz. × Wys., zakładka na stronę, orientacja, limit głębokości, oświetlenie (przednie lub podświetlane od tyłu) i link do zdjęcia. Po wprowadzeniu danych posortuj według rozmiaru wkładki, a zwykle okaże się, że 40 „różnych” nośników sprowadza się do czterech lub pięciu rzeczywistych rodzin rozmiarów.

Grupuj rozmiary według proporcji boków, a nie według nazwy

Najszybszy sposób na ograniczenie liczby wersji grafiki to pogrupowanie nośników według proporcji. Plakaty o tych samych proporcjach boków mogą korzystać z jednego pliku głównego, który się po prostu skaluje. Plakaty o różnych proporcjach potrzebują własnego układu, inaczej grafika zostanie przycięta. W tabeli poniżej zestawiono typowe formaty amerykańskie i ISO wraz z dokładnymi odpowiednikami metrycznymi.

Koszt przycięcia przy wymuszaniu proporcji łatwo policzyć. Dopasowanie projektu o proporcjach 2:3 do ramy 18 × 24 in (3:4) według szerokości skaluje grafikę do 18 × 27 in. Oznacza to, że trzeba odciąć 3 in, czyli 11 % wysokości. Jeśli układ nie został zaprojektowany z takim zapasem, zniknie nagłówek lub linijka z informacją prawną. Jeśli audyt wykaże zarówno nośniki 3:4, jak i 2:3, zaplanuj od początku dwa układy, zamiast odkrywać problem dopiero na etapie odbitki próbnej.

Portfele międzynarodowe dodają kolejną pułapkę. Rozmiary ISO serii A zachowują proporcje 1 : 1,414, a formaty amerykańskie nie. Rama A1 i rama 24 × 36 in mają mniej więcej ten sam rozmiar, ale wymagają innych plików. Podczas audytu zapisz rodzinę standardu obok każdego identyfikatora nośnika.

Zapis rozmiaru plakatu, którego dostawca nie zrozumie błędnie

Skargi w publicznych opiniach o internetowych serwisach drukujących plakaty mają wspólny schemat. Kupujący zamawia wydruk 10 × 15 in do specjalnej ramy i dostaje arkusz z obramowaniem 1 in po lewej i bez żadnego po prawej. Inny otrzymuje wydruk 20 × 30 in ze skośnymi, nierównymi marginesami. Zapytani o to, sprzedawcy często powołują się na „margines błędu” zapisany w regulaminie. Jeden z popularnych sklepów internetowych podaje tolerancję cięcia ręcznego rzędu 1/4 in. Jeśli w zamówieniu nie podano tolerancji, obowiązuje wartość domyślna dostawcy, a ta może być szersza, niż pozwala Twoja rama.

Nabywcy druków w administracji rządowej rozwiązali ten problem przed dziesięcioleciami, wpisując do umów mierzalne atrybuty i tolerancje. Amerykański urząd U.S. Government Publishing Office w programie Quality Assurance Through Attributes Program określa tolerancje przycięcia i pasowania według poziomu jakości, a nie subiektywnej oceny (GPO QATAP^[3]). Klienci komercyjni mogą wykorzystać tę samą logikę. Kompletny zapis dla jednej rodziny rozmiarów mógłby wyglądać tak:

Wiersz o standardzie pliku jest ważniejszy, niż się wydaje. PDF/X, publikowany jako seria ISO 15930, jest ścisłym podzbiorem PDF stworzonym z myślą o niezawodnej wymianie plików do druku. Dzięki niemu sam plik zawiera ramkę przycięcia i ramkę spadu, więc operator cięcia nie musi zgadywać, gdzie jest krawędź (przegląd standardów PDF/X^[4]). Komitet techniczny ISO ds. technologii graficznej publikuje też wytyczne, jak standardy dotyczące plików, kolorów i kontroli procesu wpisują się w przepływ produkcyjny (wytyczne ISO/TC 130^[5]). Informacje o rozdzielczości, trybie kolorów i akceptacji odbitki znajdziesz w sekcji dotyczącej zatwierdzania grafiki na naszej stronie druk plakatów na zamówienie , zamiast powtarzać je tutaj.

Wdrożenia w wielu lokalizacjach niosą jeszcze jedno ryzyko. Każda rodzina rozmiarów może być produkowana na innym sprzęcie lub dodrukowywana w odstępie miesięcy. Jeśli ten sam kolor marki ma wyglądać jednakowo na karcie ladowej 12 × 18 in i plakacie ściennym 24 × 36 in, zapytaj, czy drukarnia kalibruje się według wspólnej metody balansu szarości, takiej jak Idealliance G7, która dąży do wizualnego podobieństwa w różnych procesach drukowania (Idealliance G7^[6]).

Jak niestandardowe wymiary wpływają na uzysk z arkusza i koszt jednostkowy

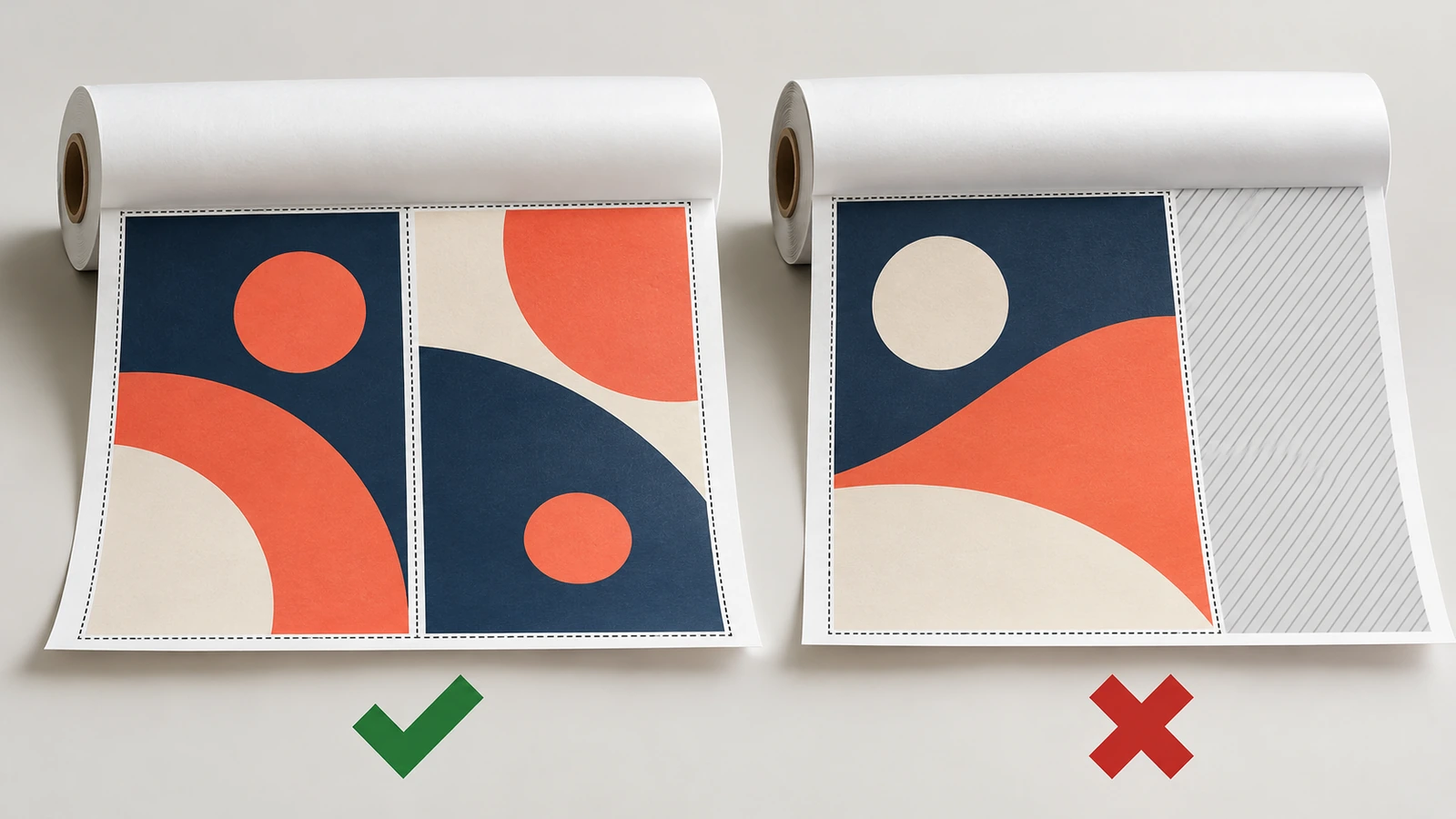

Plakaty wielkoformatowe drukuje się na rolkach lub arkuszach o stałej szerokości, a następnie tnie. To, ile plakatów mieści się na szerokości nośnika i ile zostaje odpadu, decyduje o koszcie materiału na sztukę. Nośniki do druku atramentowego wielkoformatowego stale się różnicują pod względem podłoży i szerokości (raport o nośnikach do druku atramentowego wielkoformatowego^[7]), dlatego zawsze pytaj drukarnię, jaką szerokość stosuje dla Twojego podłoża. Przykład poniżej zakłada rolkę 54 in i pomija boczne marginesy maszyny, które w praktyce dodatkowo zmniejszają użyteczną szerokość.

Z tej tabeli płyną dwie lekcje. Po pierwsze, rozmiar niestandardowy nie jest automatycznie droższy. Plakat 26 × 38 in w tym przykładzie marnuje mniej nośnika niż „standardowy” 24 × 36 in. Po drugie, niewielkie powiększenia mogą skutkować gwałtownym spadkiem. Powiększenie szerokości (26 to 28 in) zmienia układ z dwóch plakatów w rzędzie na jeden, co mniej więcej podwaja długość nośnika zużywaną na plakat. Jeśli audyt wykaże nośnik wymagający 28 × 40 in, warto sprawdzić, czy jego widoczne okno zmieści 26,5 in, zanim zatwierdzisz specyfikację.

Uzysk to tylko jedna pozycja w koszcie jednostkowym. Każda dodatkowa rodzina rozmiarów dodaje własną wersję pliku, odbitkę próbną, przygotowanie cięcia i ustalenie liczby sztuk w paczkach. Realizacja z trzema rodzinami rozmiarów jest zwykle prostsza w produkcji i kontroli niż z dziewięcioma, nawet jeśli kilka nośników otrzyma nieco mniejszą widoczną grafikę. Aby sprawdzić, jak konkretny zestaw rozmiarów wpływa na Twoje zamówienie, wyślij listę nośników wraz z prośbą o wycenę przez naszą stronę druk plakatów dla handlu i wydarzeń . Powiemy, jak każdy rozmiar układa się na nośniku, zamiast wyceniać na ślepo według stawki ryczałtowej.

Porównanie nośnik po nośniku

Każdy typ sprzętu inaczej wiąże format po przycięciu, wkładkę i pole widoczne. Skorzystaj z tej tabeli podczas audytu, aby wiedzieć, co mierzyć i przed jakim problemem się zabezpieczyć.

Kasetony wymagają szczególnej uwagi, ponieważ grafikę ogląda się w świetle przechodzącym, a blaknięcie i przesunięcia kolorów są wtedy lepiej widoczne. ISO opracowuje osobną część swojej serii o trwałości druków komercyjnych, ISO 21139-22, która obejmie odporność na światło wyświetlaczy podświetlanych (ISO 21139-22^[8]). Przy pracy nad wymiarami praktyczna zasada jest taka: oceniaj podświetlaną odbitkę próbną w docelowym kasetonie, ponieważ krawędź panelu świetlnego może wypaść wewnątrz widocznego okna. Wybór podłoży i warstw tylnych dla poszczególnych wyświetlaczy opisujemy w sekcji o powierzchniach na naszej stronie druk plakatów na zamówienie .

Sprzęt eventowy często pochodzi z obiektu, w którym odbywa się wydarzenie, a nie z Twoich zasobów. Zdobądź arkusz ze specyfikacją sprzętu od organizatora, zanim sfinalizujesz pliki. Kampusowe i konferencyjne punkty druku także zwykle publikują własne maksymalne szerokości i zasady przesyłania plików, jak robią to placówki uczelniane, na przykład Caltech (wskazówki uczelni dotyczące druku plakatów^[9]). Jeśli plakaty będą podróżować między wydarzeniami, niektóre uczelnie drukują obecnie plakaty naukowe na tkaninie z recyklingu, którą się składa zamiast zwijać (plakaty z tkaniny z recyklingu na Yale^[10]). Tkanina może się lekko rozciągać, dlatego tolerancję określ dla rozmiaru zmierzonego po zawieszeniu, a nie gdy leży płasko.

FAQ

Najważniejsze wnioski

• Specyfikacja rozmiarów niezależna od dostawcy chroni Cię przy zmianie lub dodaniu drukarni — około 50,473 US amerykańskich firm poligraficznych w 2026 (Źródło)
• Druk marek realizowany w wielu lokalizacjach rośnie, więc błędy w specyfikacji rosną razem z nim — amerykański rynek druku na zamówienie: USD 6,10 miliarda w 2023, 10,5 % — prognozowany CAGR (Źródło)
• Zapisuj tolerancje przycięcia jako mierzalne atrybuty, tak jak robią to nabywcy rządowi — publikacja GPO 310,1 (QATAP) (Źródło)
• Niech plik niesie ramki przycięcia i spadu, żeby operator cięcia nie musiał zgadywać — seria ISO 15930 (PDF/X) (Źródło)
• Zmiana rozmiaru o 2 cale może zmniejszyć uzysk o połowę na tej samej rolce — 2 w rzędzie wobec 1 w rzędzie na rolce 54 in (Źródło)
• Oceniaj plakaty podświetlane w docelowym kasetonie, gdzie blaknięcie i krawędzie widać najlepiej — ISO 21139-22 dla odporności na światło wyświetlaczy podświetlanych (Źródło)

Podsumowanie

Problemy z dopasowaniem rzadko wynikają wyłącznie ze złego druku. Biorą się z rozmiaru, który co innego znaczył dla kupującego, co innego dla projektanta, a jeszcze co innego dla nośnika. Przeprowadź audyt sprzętu i pogrupuj go według proporcji boków. Dla każdej rodziny rozmiarów przygotuj jeden zapis z formatem po przycięciu, spadem, widocznym oknem, tolerancją i prostokątnością, a przed zatwierdzeniem wymiarów sprawdź, jak układają się na nośniku. Dzięki temu chaotyczny park nośników zamienia się w krótki arkusz specyfikacji, który przetrwa nowe sklepy, nowe kampanie i nowych dostawców. Gdy lista nośników będzie gotowa, prześlij ją przez naszą stronę druk plakatów na zamówienie , a my przypiszemy każdą rodzinę rozmiarów do planu produkcji.
