Obliczanie kartonu falistego: od obciążenia piętrzonej palety przez BCT wg McKee do kosztu tektury na sztukę

Krótka odpowiedź: Obliczenie kartonu falistego składa się z trzech kroków. Po pierwsze, pomnóż masę każdego zapakowanego kartonu przez liczbę kartonów piętrzonych nad najniższym, a następnie podziel wynik przez łączny współczynnik czynników środowiskowych (wilgotność, czas składowania, układ na palecie, obsługa), aby otrzymać wymaganą wytrzymałość kartonu na ściskanie (BCT). Po drugie, oszacuj BCT, jaką może zapewnić tektura, za pomocą uproszczonego wzoru McKee: BCT ≈ 5,87 × ECT × √(grubość × obwód), i wybierz najniższy gatunek tektury spełniający to wymaganie. Po trzecie, oblicz powierzchnię wykroju, aby przed zapytaniem o wycenę oszacować zużycie tektury, masę kartonu i koszt materiału na sztukę.

Ostatni przegląd: październik 2026. Wszystkie przedstawione poniżej liczby to ilustracyjne przykłady inżynierskie, a nie oferty dostawców.

Większość specyfikacji opakowań zaczyna się od tego, że ktoś wpisuje do zamówienia „32 ECT”, bo tyle miał poprzedni karton. Prawidłowe obliczenie kartonu falistego zastępuje ten nawyk trzema liczbami, które możesz obronić przed działem finansów i przed dostawcą: jak duży nacisk musi wytrzymać najniższy karton, jaką wytrzymałość może zapewnić dany gatunek tektury i ile tektury zużywa każdy karton. Poradnik omawia wszystkie trzy na jednym przykładowym kartonie, więc tę metodę możesz zastosować do własnych wymiarów i obciążeń.

Dlaczego zgadywanie gatunku tektury kosztuje więcej niż policzenie

Schemat porażki jest przewidywalny. Gatunek, który sprawdza się w suchej sali testowej, traci wytrzymałość, gdy tygodniami stoi na palecie w wilgotnym magazynie. Najniższa warstwa zaczyna się wybrzuszać, potem stos się przechyla, a o szkody oskarża się przewoźnika. Odwrotny błąd jest równie kosztowny, a trudniej go zauważyć. Zespoły, które raz się sparzyły, przenoszą każdy SKU na tekturę dwufalową. To zwiększa gramaturę tektury, grubość ścianki i wymiary zewnętrzne, a w przesyłkach paczkowych większy wymiar zewnętrzny może wepchnąć przesyłkę do wyższego progu masy gabarytowej.

Oba błędy biorą się z tej samej luki: nikt nie zapisał obciążenia, warunków otoczenia ani oczekiwanej nośności tektury. Trzy poniższe obliczenia zamykają tę lukę, korzystając z danych, które możesz zmierzyć lub uzyskać od dostawcy. Nie zastępują badań na ściskanie, ale wskazują, które gatunki warto zbadać.

Czego właściwie dotyczy obliczanie kartonu falistego?

W transporcie i magazynowaniu obliczenie łączy cztery mierzalne właściwości kartonu z tektury falistej. Standardowym północnoamerykańskim źródłem wiedzy o tym, jak te właściwości wiążą się z projektowaniem, składowaniem i użytkowaniem kartonów, jest Fibre Box Handbook^[1] wydany przez Fibre Box Association.

ECT przewiduje zachowanie tektury przy piętrzeniu. Wytrzymałość na rozerwanie przewiduje odporność na przebicie i szorstką obsługę. Dlatego poniższe obliczenia piętrzenia opierają się na ECT i nigdy nie przeliczają wartości wytrzymałości na rozerwanie na wytrzymałość na ściskanie. Specyfikacje tektury i kartonów w USA podlegają ASTM, w szczególności podkomitetowi D10.27^[4], który obejmuje dokumenty takie jak ASTM D4727 (specyfikacja arkusza) i D5118 (praktyka wytwarzania kartonów).

Przykład omawiany w całym poradniku to standardowy karton klapowy (RSC) o wymiarach wewnętrznych 16 × 12 × 10 in. Każdy zapakowany karton waży 25 lb, a palety są układane na wysokość pięciu kartonów, a następnie piętrowane podwójnie w magazynie.

Krok 1: Oblicz obciążenie od góry działające na najniższy karton

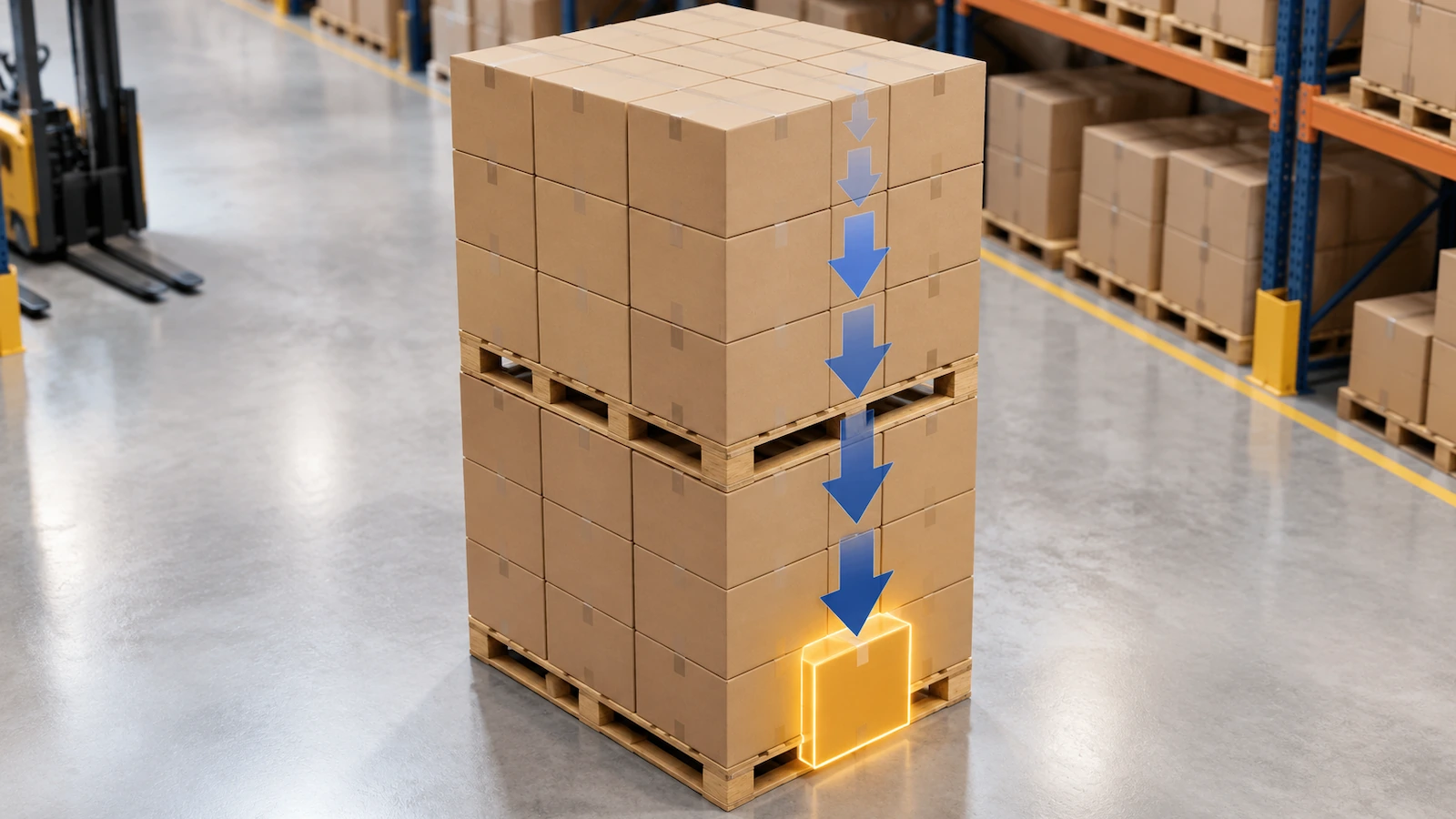

Najniższy karton przenosi ciężar wszystkich kartonów nad nim w swojej kolumnie, a nie własny.

Obciążenie od góry = masa zapakowanego kartonu × (liczba kartonów w kolumnie − 1)

W przykładzie dwie palety po 5 warstw dają kolumnę 10 kartonów. Najniższy karton przenosi 9 × 25 lb = 225 lb. Jeśli masa własna górnej palety spoczywa na dolnych kartonach, dodaj jej udział przypadający na kolumnę. Dla palety 40 × 48 in z sześcioma kartonami w warstwie podziel masę własną palety przez sześć. Pominięcie jej sprawia, że wynik wygląda na bezpieczniejszy, niż jest.

Przyjmij najgorszy rzeczywisty przypadek, a nie planowany. Jeśli magazyn odbiorcy piętrzy trzy palety, kolumna liczy 15 kartonów, a obciążenie od góry wynosi 14 × 25 = 350 lb. Jedno pytanie do operatora 3PL („jaka jest maksymalna wysokość piętrzenia palet?”) może zmienić wymagany gatunek.

Krok 2: Przelicz obciążenie od góry na wymagane BCT za pomocą współczynnika bezpieczeństwa

Laboratoryjne BCT mierzy się na nowych kartonach w warunkach standardowych. Rzeczywiste stosy tracą wytrzymałość z czasem i pod wpływem wilgoci. Inżynierowie modelują to mnożnikami strat, z których każdy jest mniejszy niż 1,0, i łączą je we współczynnik bezpieczeństwa:

Współczynnik bezpieczeństwa = 1 ÷ (iloczyn wszystkich mnożników strat)
Wymagane BCT = obciążenie od góry × współczynnik bezpieczeństwa

Wilgoć jest zwykle największym mnożnikiem. Badania zebrane przez Georgia Tech Renewable Bioproducts Institute^[5] pokazują, że wytrzymałość kartonu na ściskanie spada wraz ze wzrostem wilgotności tektury. W zbiorze danych, na którym opiera się ten poradnik, jeden punkt odniesienia to mniej więcej 32 % utraty BCT przy wilgotności względnej 80 %, a źródła dotyczące transportu morskiego podają straty sięgające 50 %. Wartości te zależą od składu papieru, fali, czasu składowania i warunków badania. Traktuj je jako dane planistyczne, a nie stałe.

Poniższe mnożniki to przykładowe założenia dla analizowanego przypadku. Zastąp je wytycznymi z Fibre Box Handbook dla swoich warunków, a najlepiej wynikami własnych badań BCT kartonów po starzeniu.

Układ kolumnowy: 0,68 × 0,60 × 0,90 = 0,367, więc współczynnik bezpieczeństwa wynosi 2,72, a wymagane BCT = 225 × 2,72 ≈ 613 lb.
Układ krzyżowy: 0,367 × 0,60 = 0,220, więc współczynnik bezpieczeństwa wynosi 4,54, a wymagane BCT = 225 × 4,54 ≈ 1,021 lb.

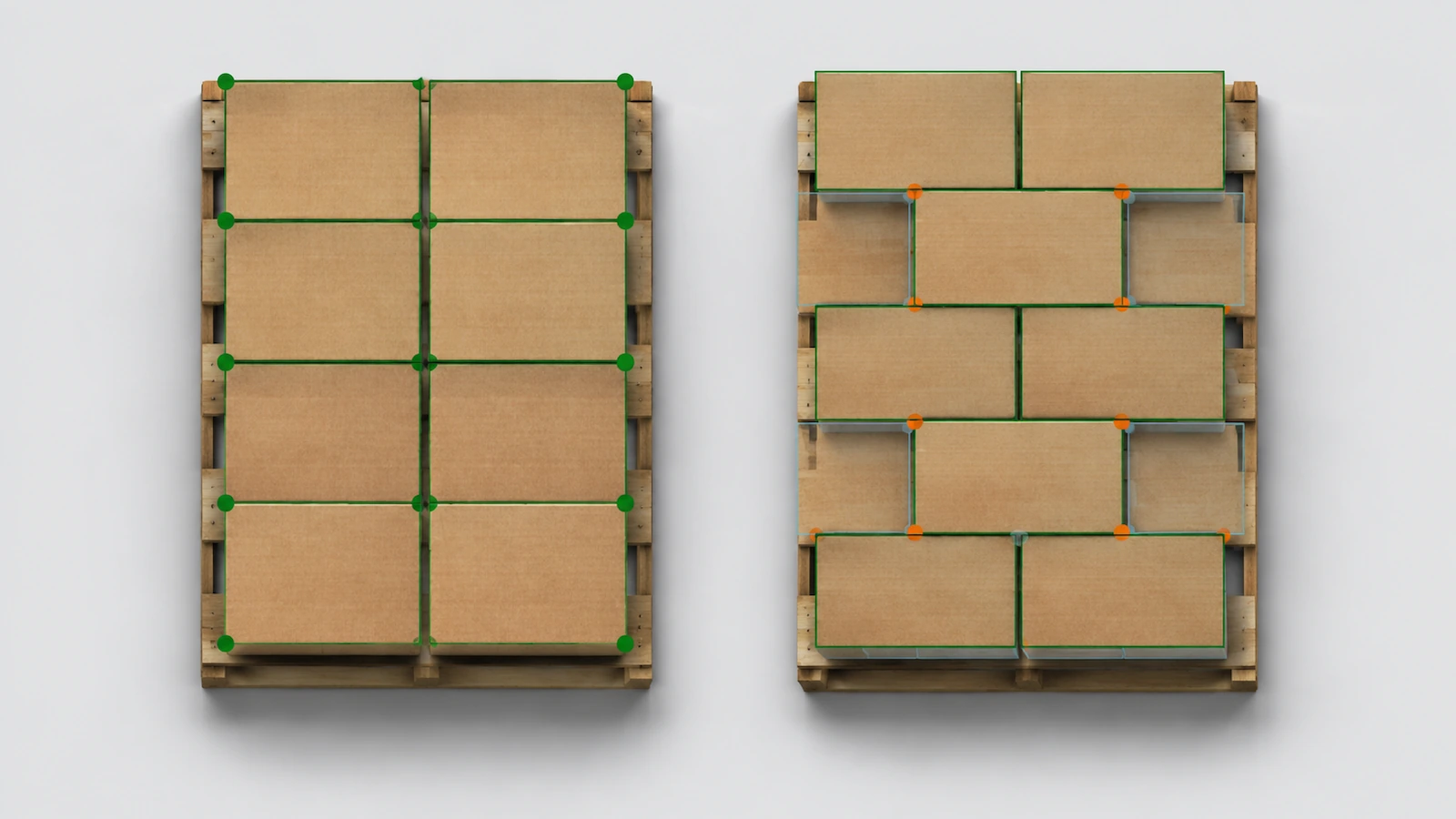

Sam układ na palecie zwiększa wymaganie o około 400 lb. Zanim zmienisz tekturę na mocniejszą, sprawdź, czy możliwy jest układ kolumnowy. Stosy kolumnowe poświęcają nieco stabilności ładunku na rzecz wytrzymałości na ściskanie, więc upewnij się, że folia stretch lub narożniki ochronne mogą to zrekompensować.

Krok 3: Oszacuj BCT na podstawie ECT wzorem McKee

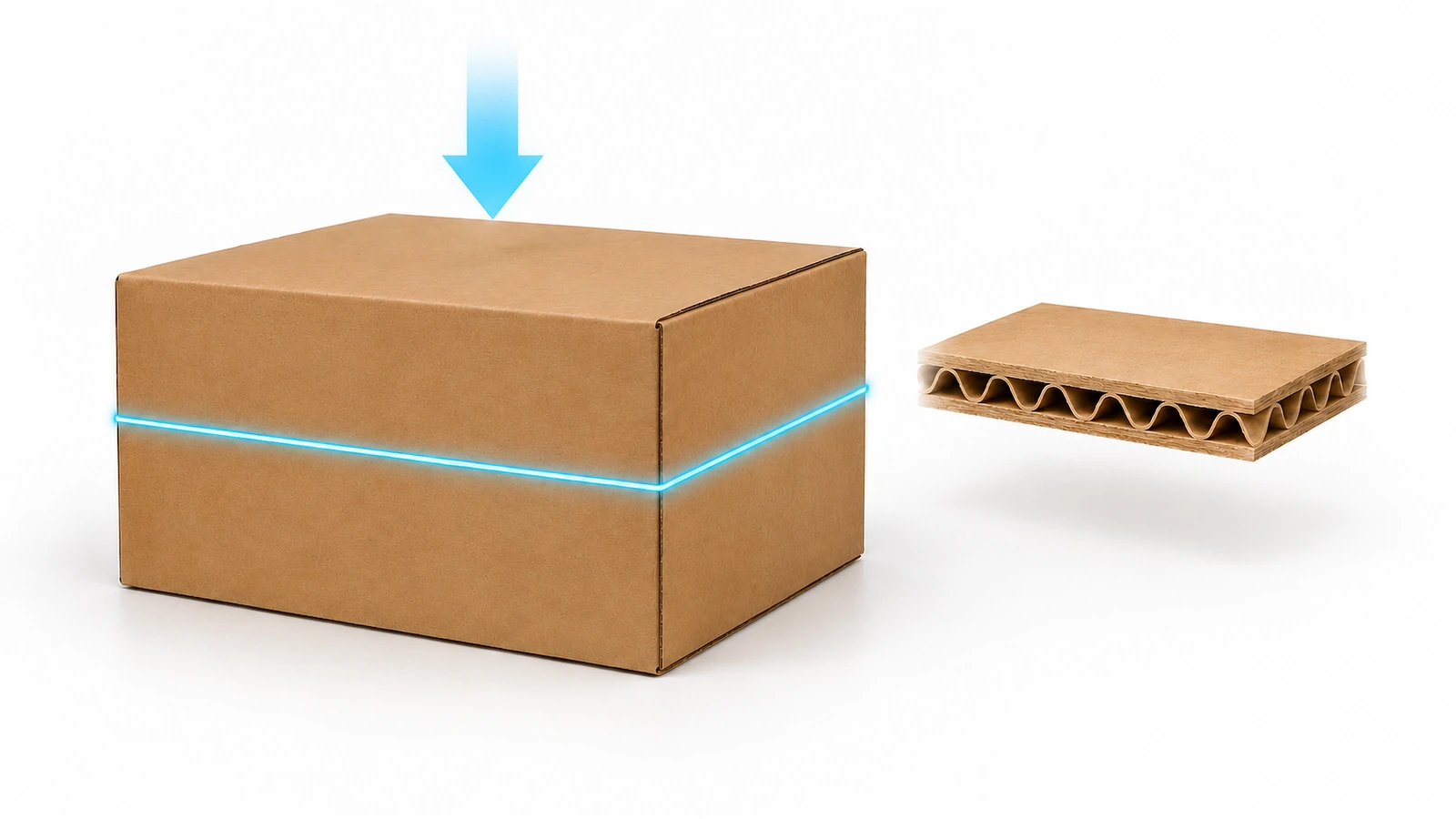

Uproszczony wzór McKee szacuje BCT kartonu RSC na podstawie trzech danych wejściowych:

BCT ≈ 5,87 × ECT × √(h × Z)
gdzie ECT podaje się w lb/in, h to grubość tektury w calach, Z to obwód kartonu w calach, a BCT wyrażone jest w lbf.

Dla przykładowego kartonu Z = 2 × (16 + 12) = 56 in. Jednofalowa tektura z falą C ma grubość około 0,16 in (fala C to około 3,2–4,0 mm), więc h × Z = 8,96, a √8,96 ≈ 2.99.

Dla jednofalowej tektury 32 ECT: BCT ≈ 5,87 × 32 × 2,99 ≈ 562 lb. To za mało zarówno względem wymagania 613 lb dla układu kolumnowego, jak i wymagania 1,021 lb dla układu krzyżowego.

Przekształć wzór, aby znaleźć minimalne ECT:

Wymagane ECT = wymagane BCT ÷ (5,87 × √(h × Z))

• Tektura jednofalowa (h = 0,16), układ kolumnowy: 613 ÷ 17,57 ≈ 34,9, więc następny popularny gatunek, 40 ECT, wystarcza.
• Tektura jednofalowa, układ krzyżowy: 1,021 ÷ 17,57 ≈ 58.1. To więcej, niż oferują typowe gatunki tektury jednofalowej.
• Tektura dwufalowa z falą BC (h ≈ 0,25), układ krzyżowy: √(0,25 × 56) = 3,74, więc 1,021 ÷ 21,96 ≈ 46,5, co wskazuje na tekturę dwufalową 48 ECT.

Grubsza tektura pomaga tylko przez pierwiastek kwadratowy, więc podwojenie grubości zwiększa BCT jedynie o około 41 %. Dlatego gatunek (ECT) i układ na palecie zwykle mają większe znaczenie niż sam wybór fali.

Gdzie wzór McKee zawodzi: zakłada standardowy karton RSC o zwykłych proporcjach, nienaruszonych ściankach i obciążeniu krawędź do krawędzi. Rzeczywiste BCT będzie niższe od szacunku, gdy karton ma otwory chwytowe, otwory wentylacyjne, perforacje, duże pokrycie nadrukiem, geometrię wykrawanego kartonu wysyłkowego lub nietypowo małą wysokość. Niektóre proporcje zachowują się inaczej, więc nie rozciągaj szacunku na takie przypadki. Użyj wzoru McKee do wyboru krótkiej listy gatunków, a do zatwierdzenia jednego z nich – badania na ściskanie.

Krok 4: Oblicz powierzchnię wykroju tektury

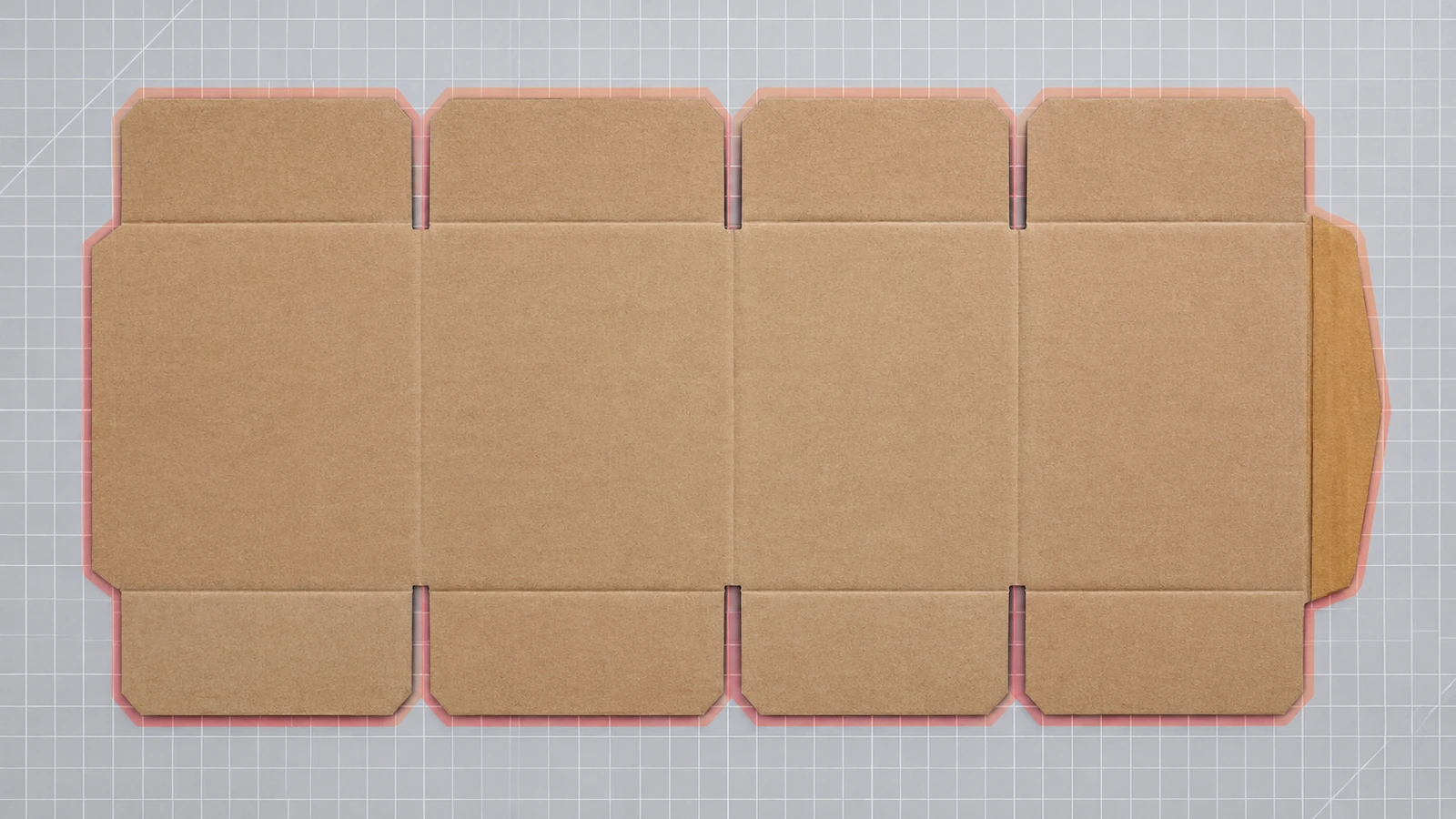

Karton RSC (styl 0201 in w Kodzie FEFCO^[6]) jest wycinany z jednego prostokątnego wykroju. Każda klapa ma połowę szerokości kartonu, więc górna i dolna klapa razem dodają do wysokości wykroju jedną pełną szerokość.

Długość wykroju ≈ 2L + 2W + łączenie producenta (zakładka klejowa) + dodatki na bigowanie
Szerokość wykroju ≈ D + W + dodatki na bigowanie

Przyjmij zakładkę klejową 1,5 in i około 0,5 in łącznych dodatków na bigowanie w każdym kierunku. Rzeczywiste dodatki zależą od grubości tektury i sprzętu do bigowania u przetwórcy, więc poproś o faktyczną wartość.

• Długość wykroju = 32 + 24 + 1,5 + 0,5 = 58 in
• Szerokość wykroju = 10 + 12 + 0,5 = 22,5 in
• Powierzchnia netto wykroju = 58 × 22,5 = 1,305 in² ÷ 144 = 9,06 ft²

Przetwórcy tracą też tekturę na obrzynki, ustawianie maszyn i rozmieszczenie na arkuszu. Przy przykładowym dodatku na odpady 8 % wychodzi brutto około 9,79 ft² na karton, czyli 9,79 MSF (tysiąc stóp kwadratowych) na 1,000 kartonów. Zapytaj każdego dostawcę, jaki dodatek na odpady uwzględnia w cenie, ponieważ może się on różnić od Twojego.

Krok 5: Zamień powierzchnię tektury na masę i koszt materiału na sztukę

Koszt tektury na karton = powierzchnia brutto (ft²) ÷ 1,000 × cena tektury za MSF

W przykładzie koszt tektury na karton = 0,00979 × podana cena tektury za MSF. Dzięki temu porównanie jest rzetelne. Gdy dwaj dostawcy podają różne ceny jednostkowe „tego samego kartonu”, możesz sprawdzić, czy różnica wynika z gatunku tektury, dodatku na odpady czy przetwórstwa (druk, wykrawanie, klejenie, robocizna, amortyzowane oprzyrządowanie). Materiał to tylko jedna pozycja. Pełna cena jednostkowa obejmuje też transport oraz ewentualne klisze lub wykrojniki.

Masa kartonu = powierzchnia netto × gramatura złożonej tektury

Jeśli podana przez dostawcę gramatura złożonej tektury wynosi około 0,11 lb/ft² (wartość przykładowa; dla swojego gatunku poproś o rzeczywistą), pusty karton waży mniej więcej 9,06 × 0,11 ≈ 1,0 lb. Przejście na tekturę dwufalową dodaje warstwę płaską i warstwę falistą, więc masa wyraźnie rośnie.

Ta masa zasila teraz obliczenia zgodności. Amerykańskie stanowe programy EPR dla opakowań naliczają opłaty według masy materiału. Orientacyjny przedział stosowany w branżowych dyskusjach dla opakowań papierowych to około $0,01–0,03 za lb, czyli mniej więcej $0,01–0,03 za ten karton. Stawki różnią się w zależności od stanu, roku i organizacji odpowiedzialności producenta, więc zweryfikuj je przed budżetowaniem. W przypadku przesyłek do UE rozporządzenie (UE) 2025/40 (PPWR)^[7] obowiązuje powszechnie od 12 sierpnia 2026 r. Sprzyja ono minimalizacji opakowań, a strona Komisji Europejskiej poświęcona odpadom opakowaniowym^[8] monitoruje akty wykonawcze. Na gruncie tych przepisów udokumentowana masa kartonu i przestrzeń pustą mają realne znaczenie dla zgodności.

Efektywność materiałowa ma też znaczenie po stronie odzysku. Organizacja American Forest & Paper Association^[9] podaje, że około 69 %–74 % amerykańskiej tektury dostępnej do odzysku poddano recyklingowi w 2024 r. Często cytowany wskaźnik recyklingu tektury falistej, 96,5 %, pochodzi z danych EPA z EPA 2018 r.^[10] i został ustalony inną metodą. Obie wartości nie tworzą trendu, więc każdą podawaj z rokiem i metodą.

Zestawienie: które gatunki tektury spełniają wymagania w przykładzie

Wszystkie wiersze dotyczą tego samego kartonu 16 × 12 × 10 in (Z = 56 in) i wymagań z kroku 2. Margines to szacowane BCT podzielone przez wymaganie, pomniejszone o jeden.

Z tej tabeli wynikają trzy decyzje. Po pierwsze, znany gatunek 32 ECT ma dla tego stosu zbyt niską specyfikację nawet w najlepszym układzie na palecie. Po drugie, przejście na układ kolumnowy pozwala jednofalowej tekturze 40 ECT spełnić wymaganie, co pozwala uniknąć wzrostu masy i grubości, jaki niesie tektura dwufalowa. Po trzecie, jeśli układ krzyżowy jest nieunikniony, tektura dwufalowa 48 ECT spełnia wymaganie tylko na papierze. Margines 3 % mieści się w normalnej zmienności tektury i badań, więc bezpieczniejszą drogą zatwierdzenia jest 51 ECT albo badanie BCT tektury 48 ECT.

Te same obliczenia dotyczą standardowych kartonów falistych z oferty magazynowej. Karton standardowy z nadrukowaną wartością ECT albo spełnia wymagane BCT, albo nie, więc to obliczenie mówi też, czy rozmiar standardowy jest bezpieczny, zanim zaczniesz rozważać własne oprzyrządowanie.

Zweryfikuj przed skalowaniem

Obliczenie zawęża wybór. Decyzję podejmuje badanie. Przed zamówieniem produkcyjnym:

1. Wykonaj badanie BCT na kartonach sezonowanych w warunkach Twojej najgorszej wilgotności, a nie tylko w standardowych warunkach laboratoryjnych.
2. Porównaj zmierzone BCT z szacunkiem wg McKee. Jeśli jest niższe o więcej niż około 10–15 %, poszukaj słabych bigów, problemów z pokryciem nadrukiem lub jakością łączenia.
3. Dodaj próby upadku i wibracji, jeśli głównym ryzykiem jest uszkodzenie produktu, a nie zawalenie się stosu.
4. Zapisz dane wejściowe (obciążenie od góry, mnożniki, ECT, grubość, rozmiar wykroju) w specyfikacji, aby kolejne zamówienia można było sprawdzać według tych samych liczb.

Gdy liczby są gotowe, wyślij je razem z zapytaniem ofertowym. Wymagane BCT, wymiary wewnętrzne, układ na palecie i wilgotność pozwalają fabryce wycenić właściwy gatunek zamiast domyślnego. Nasza strona o niestandardowych kartonach wysyłkowych z tektury falistej wyjaśnia, jak przesłać takie specyfikacje, jak działa kontrola jakości i zatwierdzanie oraz jak porównać sposoby zakupu, więc tych tematów tu nie powtarzamy.

Najczęstsze pytania

Najważniejsze wnioski

• Wymagana wytrzymałość to obciążenie od góry razy współczynnik bezpieczeństwa, a nie masa produktu. — Obciążenie od góry 225 lb przekształciło się w wymaganie BCT 613–1,021 lb, zależnie od układu na palecie (Źródło)
• Wilgoć to zmienna, która najprawdopodobniej zawali Twój stos. — Około 32 % utraty BCT przy wilgotności względnej 80 % w użytych tu danych referencyjnych (Źródło)
• Wzór McKee zamienia zmierzone ECT w użyteczne oszacowanie BCT. — Jednofalowa tektura z falą C o wartości 32 ECT daje szacunkowo około 562 lb przy obwodzie 56 in, a ECT mierzono według wydania 2022 normy ISO 3037 (Źródło)
• Powierzchnia wykroju sprawia, że koszt materiału można zweryfikować. — Przykładowy karton RSC ma 9,06 ft² netto i około 9,79 MSF na 1,000 kartonów przy dodatku na odpady 8 % (Źródło)
• Masa kartonu to teraz dane do oceny zgodności. — Rozporządzenie PPWR obowiązuje w UE powszechnie od 12 sierpnia 2026 r. (Źródło)
• Podawaj wskaźniki recyklingu razem z metodą. — 69 %–74 % (AF&PA, 2024) oraz 96,5 % (EPA, 2018) nie są porównywalne (Źródło)

Podsumowanie

Obliczenie kartonu falistego zajmuje około piętnastu minut w arkuszu kalkulacyjnym i zastępuje domyślny gatunek udokumentowaną decyzją. Oblicz obciążenie od góry, zastosuj uczciwe mnożniki strat, użyj wzoru McKee, aby znaleźć najniższy gatunek spełniający wymaganie, a powierzchnię wykroju wykorzystaj, by zobaczyć, ile ten gatunek kosztuje w tekturze i masie. Następnie przebadaj wybrany gatunek w najgorszych warunkach. Dzięki liczbom porównujesz oferty merytorycznie i wyłapujesz zarówno kartony o zbyt słabej specyfikacji, jak i przewymiarowane, zanim trafią na paletę.
