Opakowania składane z klapką wsuwaną: jak działają pudełka z prostym i odwróconym zamknięciem wsuwanym, z dnem automatycznym i z dnem zatrzaskowym

Krótka odpowiedź: Opakowania składane z klapką wsuwaną to rodzina składanych pudełek z kartonu, które są wysyłane na płasko i zamykane przez wsunięcie zaokrąglonej klapki do korpusu pudełka, więc końce nie wymagają taśmy ani kleju. Cztery podstawowe style to proste zamknięcie wsuwane (STE), odwrócone zamknięcie wsuwane (RTE), zamknięcie wsuwane u góry z dnem automatycznym oraz zamknięcie wsuwane u góry z dnem zatrzaskowym. Różnią się kierunkiem składania klapek końcowych, sposobem blokowania dna oraz tym, jak szybko można je pakować ręcznie lub maszynowo.

Większość marek wybiera pudełko na podstawie wyglądu. Problemy zwykle ujawniają się później, na stanowisku pakowania. Opakowania składane z klapką wsuwaną obejmują kilka konstrukcji, które po zamknięciu wyglądają podobnie, ale zachowują się zupełnie inaczej, gdy szklany słoik o masie 300 g naciska na klapkę dna, gdy pozioma kartoniarka zamyka klapki końcowe albo gdy pracownik tymczasowy ma przed przerwą obiadową złożyć 2,000 den zatrzaskowych. Przy złym wyborze stylu dno może otworzyć się w dłoni kupującego, grafikę na przodzie może przeciąć krawędź cięcia, a zautomatyzowana linia może stanąć, ponieważ pudełko w stanie płaskim jest zbyt grube dla jej magazynu. Ten przewodnik wyjaśnia, jak zaprojektowano każdy styl, dlaczego jego zamknięcie się trzyma i gdzie sprawdza się na liniach ręcznych i zautomatyzowanych, aby konstrukcję można było wybrać, zanim powstanie jakakolwiek grafika.

Czym jest pudełko z klapką wsuwaną? Znaczenie i budowa

Pudełko z klapką wsuwaną to pudełko składane wykonane z jednego wykrojonego arkusza kartonu. U przetwórcy sklejany jest 1 szew boczny, a gotowe pudełko trafia do Ciebie na płasko. Co najmniej jeden koniec zamyka się klapką wsuwaną — przedłużeniem panelu zamykającego w kształcie języczka, które wsuwa się za ścianę pudełka i jest tam utrzymywane tarciem. Gdy ktoś szuka znaczenia określenia „pudełko z klapką wsuwaną”, oto jego cecha definiująca: koniec zamyka klapka wsuwana, a nie klej. Międzynarodowe słownictwo opakowaniowe, takie jak norma ISO 21067-1:2016^[1] , daje nabywcom i przetwórcom wspólne terminy, takie jak „pudełko kartonowe” i „pudełko składane”, co pomaga uniknąć błędnej interpretacji specyfikacji.

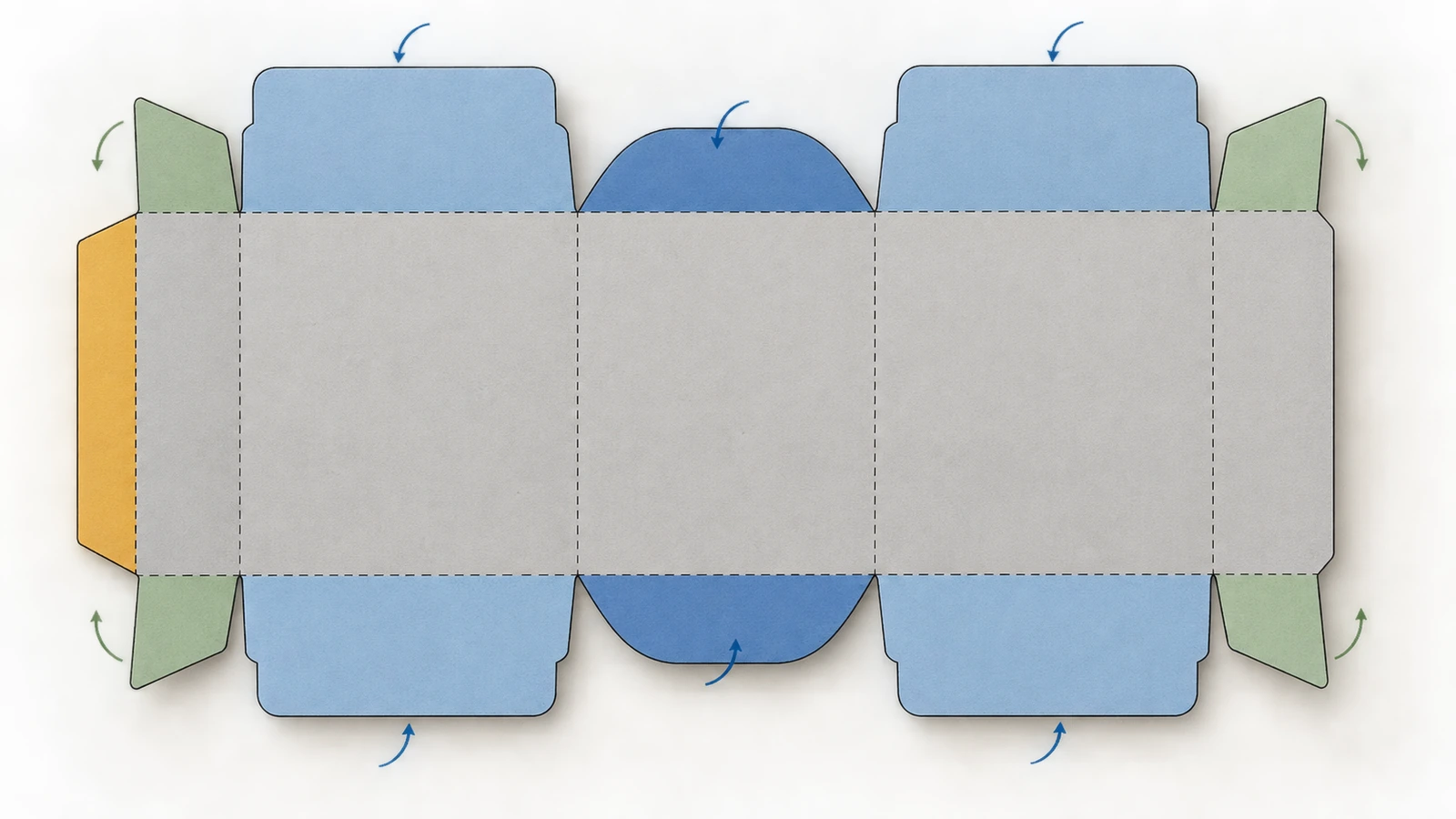

Każda formatka tego typu ma ten sam zestaw elementów:

• Cztery panele główne (przód, tył i 2 boki), które owijają produkt.
• Zakładka klejowa, zwana też łączeniem producenta, jest sklejana z przeciwległą krawędzią i tworzy tuleję.
• Panele zamykające u góry i/lub u dołu, które zakrywają otwór.
• Klapki wsuwane na tych panelach zamykających, wsuwane do wnętrza pudełka.
• Klapki boczne na panelach bocznych, składane jako pierwsze; wypełniają narożniki i stanowią oparcie dla klapki wsuwanej.
• Linie bigowania, czyli wytłoczone bruzdy, dzięki którym każdy panel składa się w ściśle określonym miejscu.

Pudełko z klapką wsuwaną nie jest pudełkiem wysyłkowym. Pojemniki wysyłkowe z tektury falistej podlegają odrębnym zasadom, na przykład określonym w ASTM D5118/D5118M (wytwarzanie pudeł wysyłkowych z tektury)^[2]. Pudełka kartonowe z klapką wsuwaną to opakowania detaliczne i ekspozycyjne. Gdy podróżują przez sieć paczkową, zwykle robią to wewnątrz zewnętrznego kartonu wysyłkowego.

Jak opakowania składane z klapką wsuwaną pozostają zamknięte: konstrukcja klapek

Żaden klej nie utrzymuje zamknięcia wsuwanego. Zamknięcie opiera się wyłącznie na geometrii i tarciu, więc drobne szczegóły siatki wykroju decydują o tym, czy pudełko sprawia wrażenie solidnego, czy wiotkiego.

Blokada cierna. Klapka wsuwana ma lekko zaokrągloną lub skośną krawędź i jest wycięta nieco szerzej niż otwór. Podczas wsuwania jej krawędzie ocierają się o wewnętrzne ściany paneli i o złożone klapki boczne. Jeśli pasowanie jest zbyt luźne, koniec się otwiera. Jeśli jest zbyt ciasne, klapka się wygina albo użytkownik rozrywa bigowanie podczas zamykania.

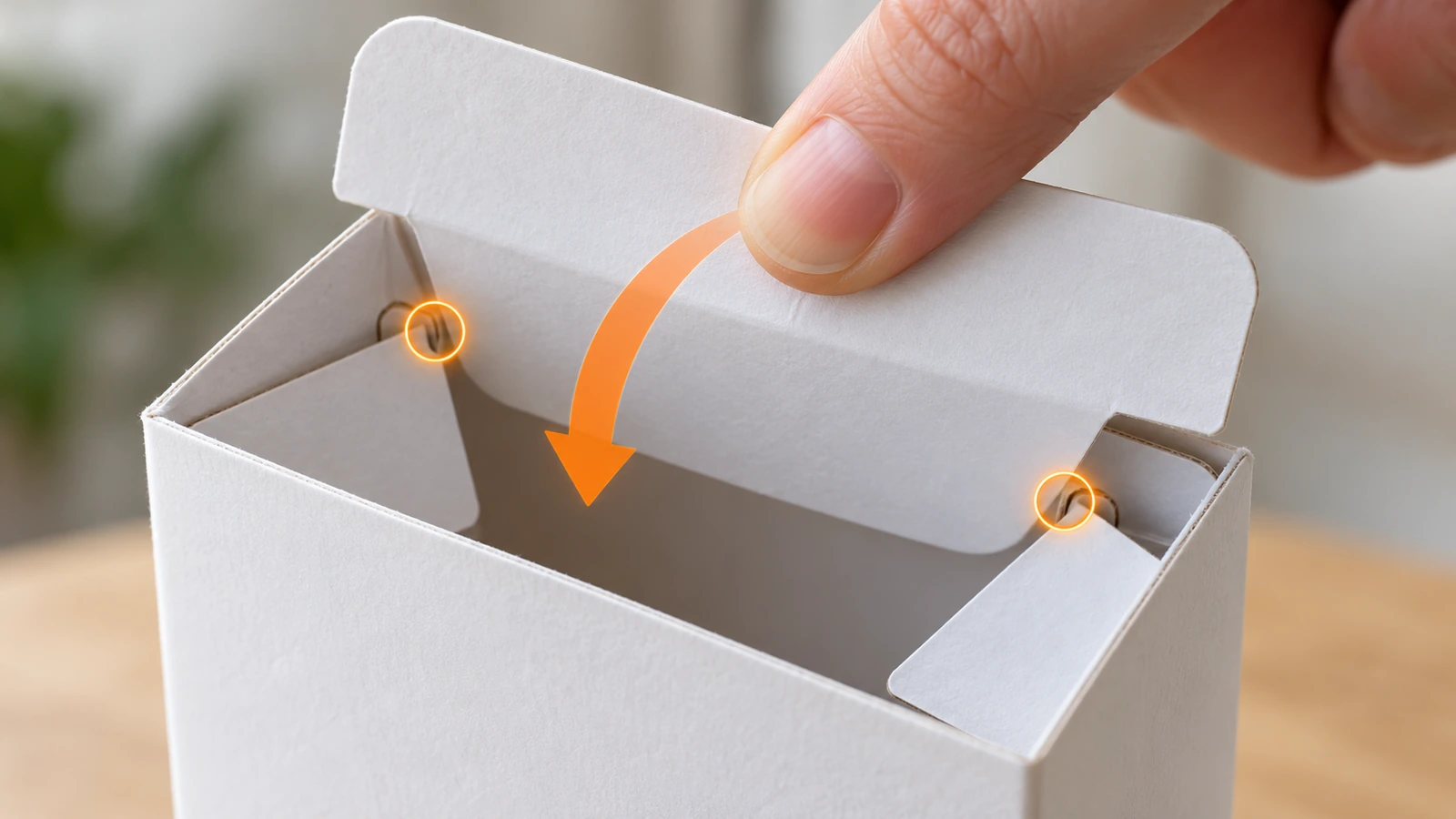

Zamek szczelinowy (języczek blokujący). W miejscu, w którym klapka wsuwana łączy się z panelem zamykającym, wycina się małe szczeliny, które zaczepiają się o odpowiadające im występy wycięte w klapkach bocznych. Gdy klapka zostanie wsunięta za te występy, nie wysunie się, dopóki ktoś nie pociągnie jej celowo. Ten prosty element wykrojnika to najczęstszy sposób zwiększenia siły trzymania zamknięcia wsuwanego bez dodawania materiału.

Kształt klapek bocznych. Klapki boczne są często zwężane lub zaokrąglane, aby nie kolidowały z klapką wsuwaną. Jeśli są wycięte zbyt długie, nakładają się i wypychają panel zamykający na zewnątrz, co objawia się „wybrzuszonym końcem”, na który skarżą się nabywcy. Jeśli są zbyt krótkie, zostawiają szczeliny w narożnikach, a klapka wsuwana nie ma się o co oprzeć.

Wycięcie na kciuk i bigowanie. Półokrągłe wycięcie w panelu przednim pozwala palcem dosięgnąć klapki wsuwanej i ją otworzyć. Głębokość bigowania oraz kierunek włókien kartonu względem głównych linii zagięcia decydują o tym, jak wyraźnie załamuje się każdy panel i jak dobrze pudełko opiera się wyginaniu. Przetwórca ustawia oba parametry dla każdego gatunku kartonu, dlatego siatka wykroju, która sprawdza się przy jednej grubości kartonu, może nie działać przy innej.

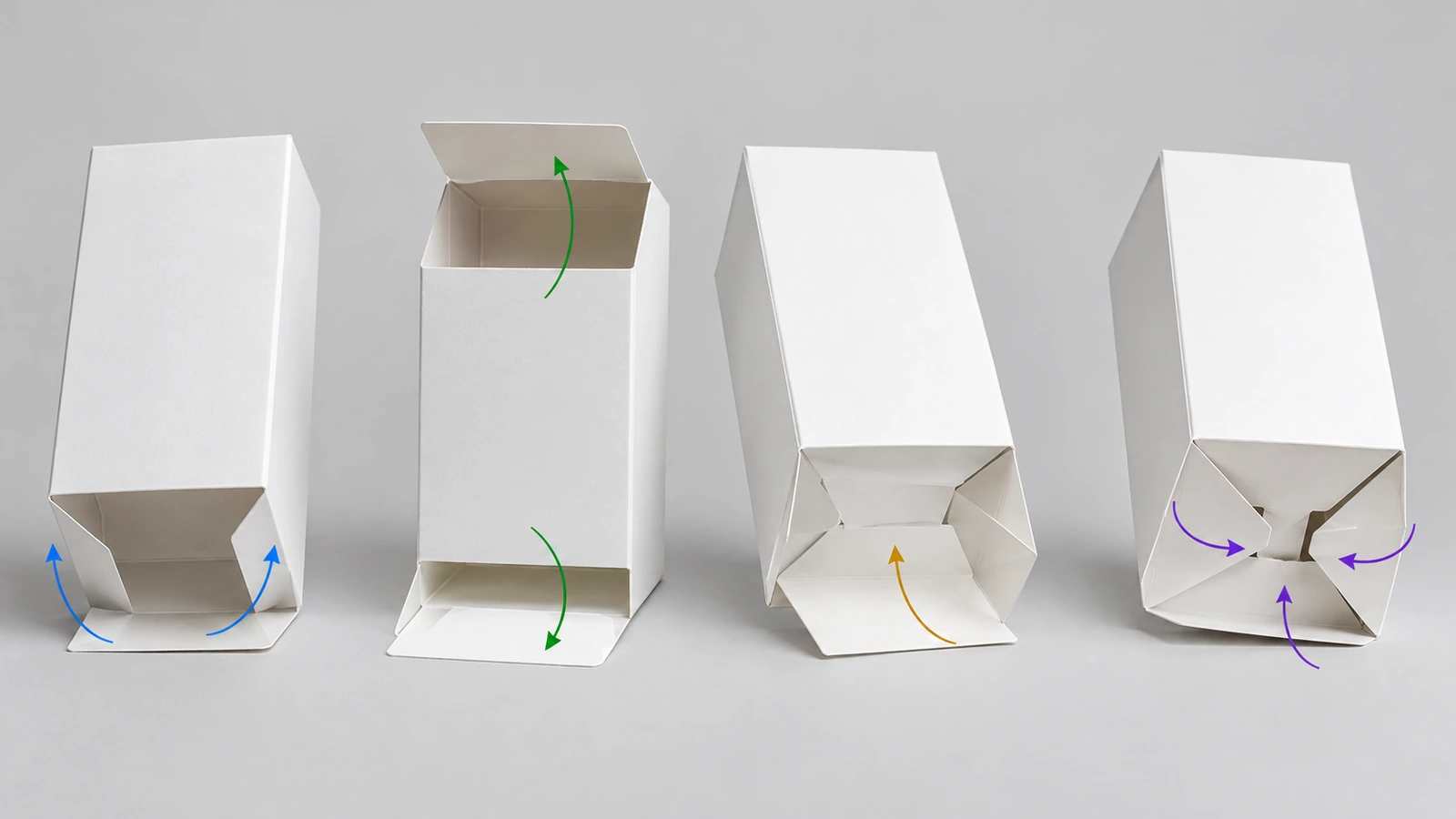

Cztery podstawowe style zamknięcia wsuwanego, po kolei

1. Proste zamknięcie wsuwane (STE)

Oba panele zamykające wychodzą z tego samego panelu głównego. Dzięki temu górna i dolna klapka wsuwana składają się w tym samym kierunku, zwykle w stronę tyłu, a panel przedni tworzy jedną nieprzerwaną powierzchnię od górnej do dolnej krawędzi. Ten czysty przód to główny powód, dla którego STE jest tak popularne w kosmetykach, produktach do pielęgnacji osobistej i pudełkach z okienkiem. Kompromis widać na arkuszu drukarskim: ponieważ obie klapki wsuwane wychodzą z tej samej strony, formatki nie mogą się zazębiać w układzie naprzemiennym (głową do ogona), a według niektórych analiz branżowych w pewnych układach zużywa się około 8–10 % więcej kartonu niż przy odwróconym zamknięciu wsuwanym. Ta wartość opisuje zużycie materiału w konkretnych układach, a nie stałą różnicę w cenie. Jeśli skłaniasz się ku STE, nasza strona poświęcona niestandardowym pudełkom z prostym zamknięciem wsuwanym szczegółowo omawia wymiarowanie, materiały i wycenę.

2. Odwrócone zamknięcie wsuwane (RTE)

Górne zamknięcie wychodzi z jednego panelu głównego, a dolne z przeciwległego, więc obie klapki wsuwane składają się w przeciwnych kierunkach. Dzięki temu formatki mogą się zazębiać na arkuszu, co często poprawia wydajność. Symetryczny kształt dobrze nadaje się też do pakowania w dużych seriach w kartoniarkach z załadunkiem czołowym. Koszt jest wizualny: na jednym końcu na panelu przednim widać krawędź cięcia, więc grafikę trzeba rozmieścić z uwzględnieniem tego.

3. Zamknięcie wsuwane u góry, dno automatyczne (Crash Lock)

Klapki dna są częściowo wstępnie sklejone u przetwórcy. Po ściśnięciu płaskiego pudełka dno jednym ruchem wskakuje na miejsce i blokuje się, a góra zamyka się zwykłą klapką wsuwaną. Sklejone dno wytrzymuje większe obciążenie niż dno wsuwane, co sprawdza się przy świecach, słoikach i butelkach. Pudełka w stanie płaskim są grubsze, a niektórzy przetwórcy dodają etap klejenia, dlatego ten styl jest zwykle droższy niż zwykłe zamknięcia wsuwane.

4. Zamknięcie wsuwane u góry, dno zatrzaskowe (dno 1-2-3)

Dno składa się z czterech klapek, które składa się po kolei i dociska, aż się zazębią. Nie ma wstępnego klejenia, więc praca przetwórcy pozostaje prosta, a pudełko jest dostarczane całkowicie płasko. Zablokowane dno wytrzymuje większe obciążenie niż dno wsuwane. Koszt to praca: każde pudełko trzeba zablokować ręcznie, a przy złej kolejności dno nie osadza się prawidłowo.

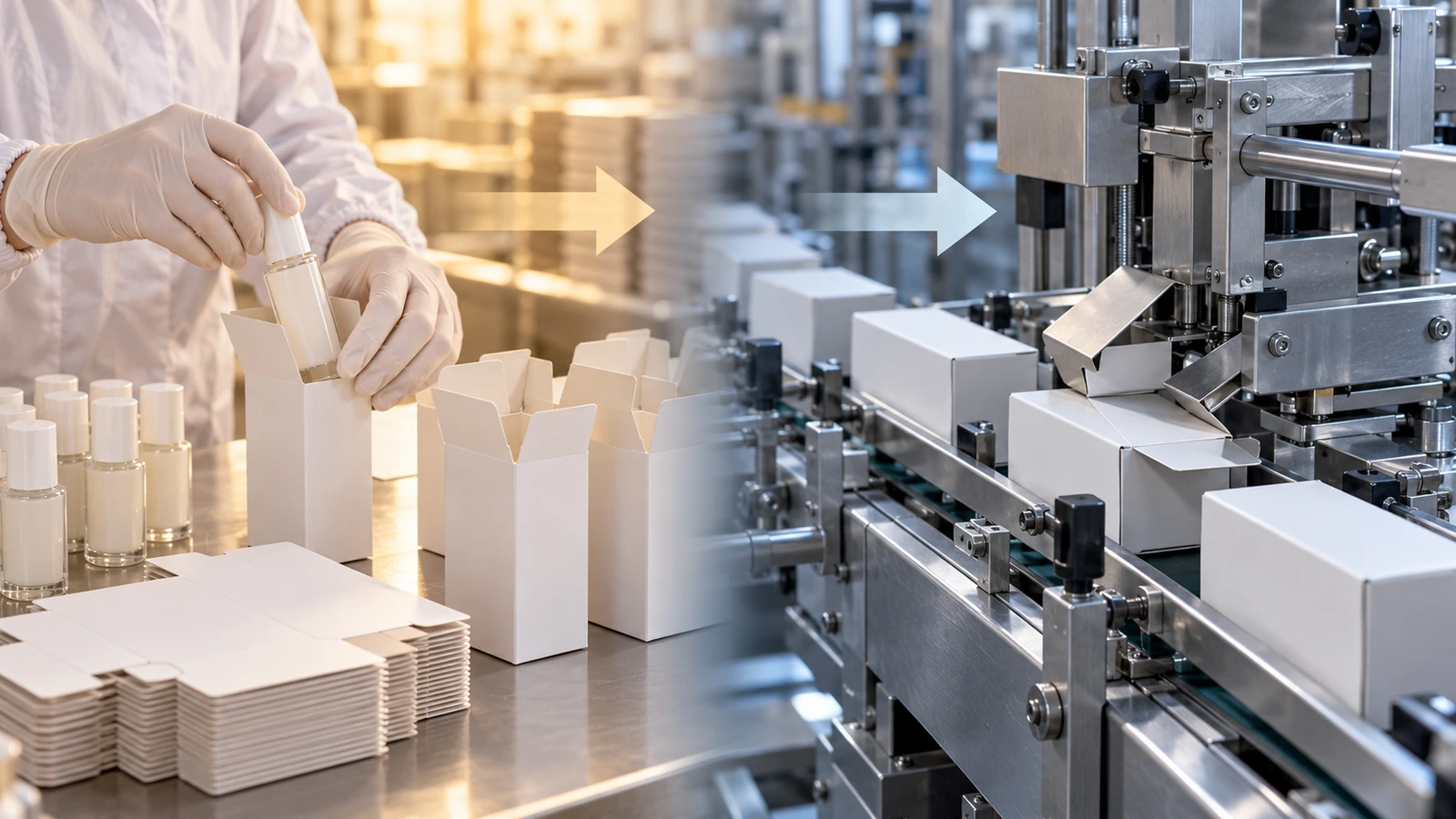

Pakowanie na liniach ręcznych i zautomatyzowanych

Konstrukcja pudełka określa, ile ruchów ręcznych wymaga jego spakowanie. Policzenie tych ruchów dla każdego projektu to wiarygodny sposób porównania stylów przed próbą na linii.

Linie ręczne. Style z dnem automatycznym wymagają najmniej szkolenia i dają powtarzalne wyniki niezależnie od pracowników tymczasowych. Dna zatrzaskowe wymagają największej wprawy i to z nimi wiąże się większość skarg typu „dno wypadło”. STE i RTE plasują się pośrodku, a zamki szczelinowe wyraźnie zmniejszają liczbę końców, które w trakcie pakowania otwierają się z powrotem.

Linie zautomatyzowane. W poziomej kartoniarce maszyna pobiera płaskie pudełko z magazynu, otwiera je, wsuwa produkt z boku i zamyka klapki boczne oraz wsuwane. Zamknięcia wsuwane idealnie się do tego nadają, ponieważ oba końce zamykają się samym składaniem. Liczy się to, aby kierunek klapki wsuwanej, grubość kartonu i jakość bigowania odpowiadały ustawieniom maszyny, dlatego przed zatwierdzeniem siatki wykroju sprawdź, jakie style i wymiary pudełek akceptuje Twoja kartoniarka. Zamknięcia wsuwane można ponownie otworzyć, więc jeśli potrzebne jest zabezpieczenie wskazujące na otwarcie, dodaj etykietę zabezpieczającą lub perforowany element do rozrywania jako odrębną decyzję projektową.

Transport. Pudełko kartonowe z klapką wsuwaną, wysyłane w zewnętrznym kartonie z tektury falistej, należy testować jako część całego systemu. Norma ASTM D4169^[3] określa sekwencje zagrożeń dystrybucyjnych dla całych systemów wysyłkowych, w tym obsługę, wibracje i ściskanie. Test zrzutu pojedynczego pudełka detalicznego może wprowadzać w błąd.

Porównanie stylów opakowań składanych z klapką wsuwaną

Jak wybrać styl zamknięcia wsuwanego w pięciu krokach

1. Zważ napełniony produkt. Lekkie produkty, takie jak szminki, saszetki i karty, mogą być pakowane w pudełka z dnem wsuwanym. Słoiki, butelki i wszystko, co obciąża dno przy podnoszeniu, powinno trafić do pudełek z dnem automatycznym lub zatrzaskowym. Nie ma jednego limitu masy dla wszystkich pudełek z klapką wsuwaną, ponieważ wynik zmieniają gatunek kartonu, rozmiar pudełka i wkładki, więc potwierdź go na fizycznej próbce.
2. Zdecyduj, jak ważny jest panel przedni. Jeśli grafika lub okienko ma biec od krawędzi do krawędzi, STE chroni tę powierzchnię. Jeśli priorytetem są wydajność arkusza i prędkość maszyny, zwykle lepiej wypada RTE.
3. Dopasuj styl do swojej linii. Pakowanie ręczne w dużych wolumenach sprzyja dnu automatycznemu. Istniejąca kartoniarka z załadunkiem czołowym sprzyja STE lub RTE w wymiarach, które już obsługuje. Krótkie, ręcznie pakowane serie mogą wchłonąć pracochłonność dna zatrzaskowego.
4. Sprawdź granicę regulacyjną. Jeśli pudełko styka się z żywnością lub znajduje się w jej pobliżu, sprawdź karton, farby, powłoki i kleje pod kątem wytycznych FDA dotyczących kontaktu z żywnością^[4], ponieważ sama etykieta „bezpieczne dla żywności” niczego nie dowodzi. Regulowane substancje gospodarstwa domowego mogą wywołać wymagania CPSC dotyczące opakowań zabezpieczonych przed otwarciem przez dzieci^[5], a standardowe zamknięcie wsuwane ich nie spełnia.
5. Zaplanuj koniec cyklu życia. Gdy liczy się możliwość recyklingu, wybieraj zwykły karton z powłokami wodnymi zamiast laminatów foliowych, a deklaracje dotyczące włókna weryfikuj przez etykiety łańcucha dostaw FSC^[6] (FSC 100 %, FSC Mix, FSC Recycled). Pamiętaj, że FSC certyfikuje pochodzenie włókna, a nie to, czy pudełko nadaje się do recyklingu. Aktualny kontekst przedstawiają raporty AF&PA^[7] : wskaźnik recyklingu papieru (2024 U.S.) wynosi 60–64 %, a wskaźnik recyklingu tektury — 69–74 %. Z kolei wartość EPA z 2018 na poziomie 80,9 %^[8] dla opakowań z papieru i kartonu została wyznaczona inną metodą i nie należy jej porównywać bezpośrednio z danymi AF&PA. Organizacja Sustainable Packaging Coalition^[9] zwraca uwagę, że amerykańskie definicje nadawania się do recyklingu stają się coraz bardziej rygorystyczne, dlatego okienka i laminaty zasługują na uważniejszą analizę.

Gdy styl jest już wybrany, pozostałe prace — pomiar wymiarów wewnętrznych, wybór gatunku kartonu, przygotowanie grafiki i ustalenie kryteriów kontroli — zależą od produktu. Te kroki omawiamy na naszej stronie produktowej pudełek z prostym zamknięciem wsuwanym i nie powtarzamy ich tutaj.

FAQ

Najważniejsze wnioski

• Pudełka z klapką wsuwaną mają wspólną terminologię, więc specyfikacje można pisać jednoznacznie. — ISO 21067-1:2016 definiuje ogólne terminy dotyczące opakowań (Źródło)
• Testuj cały system wysyłkowy, a nie samo pudełko detaliczne. — Sekwencje według ASTM D4169 obejmują zagrożenia związane z obsługą, wibracjami i ściskaniem (Źródło)
• Certyfikacja włókna i możliwość recyklingu to odrębne deklaracje. — FSC stosuje 3 typy etykiet: 100 %, Mix, Recycled (Źródło)
• Stosuj aktualne i spójne dane o recyklingu w komunikacji o zrównoważonym rozwoju. — 60–64 % to wskaźnik recyklingu papieru w USA w 2024 (Źródło)
• Popyt na pudełka składane rośnie powoli, co kieruje uwagę na efektywność. — Prognozowany średni roczny wzrost popytu wynosi około 0,8 % w latach 2024–2029 (Źródło)

Podsumowanie

Opakowania składane z klapką wsuwaną to zestaw kompromisów, które można zaprojektować, a nie kwestia gustu. STE poświęca część wydajności arkusza w zamian za czysty przód. RTE poświęca czysty przód w zamian za wydajność i prędkość kartoniarki. Dno automatyczne dodaje etap klejenia, dzięki czemu pudełko formuje się jednym ruchem i wytrzymuje większą masę. Dno zatrzaskowe nie wymaga wstępnego klejenia, ale dodaje pracę ręczną. Skoro popyt na pudełka składane ma rosnąć tylko umiarkowanie — o około 0,8 % rocznie do 2029, według relacji serwisu Packaging Dive o prognozach branżowych^[10], przewagę zyskują marki, które jeszcze przed drukiem dopasują konstrukcję do masy produktu i linii pakującej. Jeśli priorytetem jest czysty, ciągły panel przedni, zapoznaj się z naszymi pudełkami z prostym zamknięciem wsuwanym, dostępnymi bezpośrednio od producenta, i poproś o wycenę dla swoich dokładnych wymiarów.
